Описание.

Вакуумные насосы UVHD и UVHJ предназначены для использования в пищевой, химической, металлургической и строительной промышленности.
Применяются для выкачивания воздуха, газов и паров воды.  Вакуумные насосы в исполнении ZC могут выкачивать химически агрессивные газы, оказывающих коррозионное воздействие на детали насоса изготовленных из  конструкционной стали или чугуна. Допустимо незначительное загрязнение откачиваемых газов твердыми примесями (размер частиц до 0,1 мм).
Вакуумные насосы UVHD двухступенчатые с диапазоном остаточного рабочего давления от 33 до 250 mbar. Вакуумные насосы UVHJ одноступенчатые с диапазоном остаточного рабочего давления от 250 до 1000 mbar.
Вакуумные насосы по принципу  работы используют изменение объема газов в межлопастном пространстве рабочего колеса. Функцию поршня выполняет вода, которая образует водяное кольцо, вращающееся вместе с рабочим колесом. Между осями рабочего колеса и вращающегося водяного кольца существует эксцентриситет, который и обеспечивает изменение объема  пространства заполненного газом.
Вакуумные насосы UVHD двухступенчатые, имеют два рабочих колеса разделенных внутренней стенкой корпуса.
Вакуумные насосы UVHJ одноступенчатые и имеют одно рабочее колесо .
В стандартной поставке вакуумный насос комплектуется муфтой, электродвигателем, отделителем воды и обратным клапаном для работы с внешним подводом рабочей воды.
Вакуумные насосы могут поставляться с дополнительным оборудованием, как самостоятельные вакуумные станции для использования  замкнутого цикла подачи рабочей воды.
Вакуумные насосы комплектуются механическими уплотнениями фирмы «J. Crane», но допустимо применение  механических уплотнений и других изготовителей,  соответствующих норме DIN 24 960.

Материальное исполнение :

LN крышки с корпусами подшипников , распределительные доски и внутренняя стенка корпуса из серого чугуна , рабочие колеса с ковкого чугуна , вал и корпус из нержавеющей стали . Степень кислотности РН=6-8

ZC -крышки с корпусами подшипников , распределительные доски и внутренняя стенка корпуса , рабочие колеса, вал и корпус из нержавеющей стали. РН=1-14

LC - корпус, рабочее колесо, крышки корпуса, крышка уплотнения, корпус подшипников, вентиляционные распределительные доски из серого чугуна, вал из конструкционной стали

LB - корпус, крышки корпуса, крышка уплотнения из серого чугуна, рабочее колесо, втулка уплотнения, вентиляционные распределительные доски из бронзы, вал из конструкционной стали

Технические данные:

Обозначение типоразмера	Выкачиваемый объем воздуха m3/h при абсолютном давлении						электродвигатель
							обороты	мощность
	5 kPa	10 kPa	20 kPa	30 kPa	40 kPa	50 kPa	1/min	kW

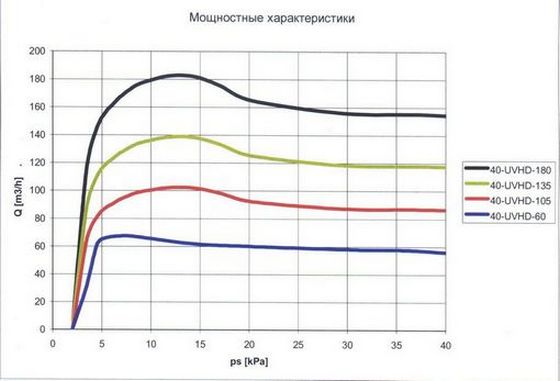

Двухступенчатые вакуумные насосы
40-UVHD-60	35	60	60				1450	3
40-UVHD-105	80	105	105				1450	4
40-UVHD-135	110	135	135				1450	4
40-UVHD-180	155	180	180				1450	5,5

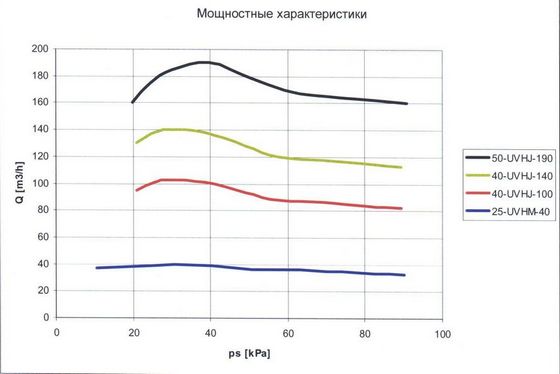

Одноступенчатые вакуумные насосы
40-UVHJ-50			40	50	50	50	1450	2,2
40-UVHJ-100			90	100	100	100	1450	4
40-UVHJ-140			130	140	140	140	1450	4
50-UVHJ-190			180	190	190	190	1450	5,5



Технические параметры рассчитаны на температуру воздуха 20°C, температуре добавочной воды 15°C и барометрическое давление 101,3 kPa, 1 bar

Обозначение насосов: NNN -UVHD- VVV- MM- TTT- I ,   где:

• NNN -   Условный проход DN всасывающего патрубка вакуумного насоса.
• UVHD(UVHJ,UVHM) - Наименование типовой серии вакуумных насосов.
• VVV -    Максимальный перекачиваемый объем [m3/h].
• MM -      Материальное исполнение вакуумного насоса.
• TTT -      Переменный номер определяющий конструктивное исполнение вакуумного насоса.
• I -            Обозначение привода вакуумного насоса
